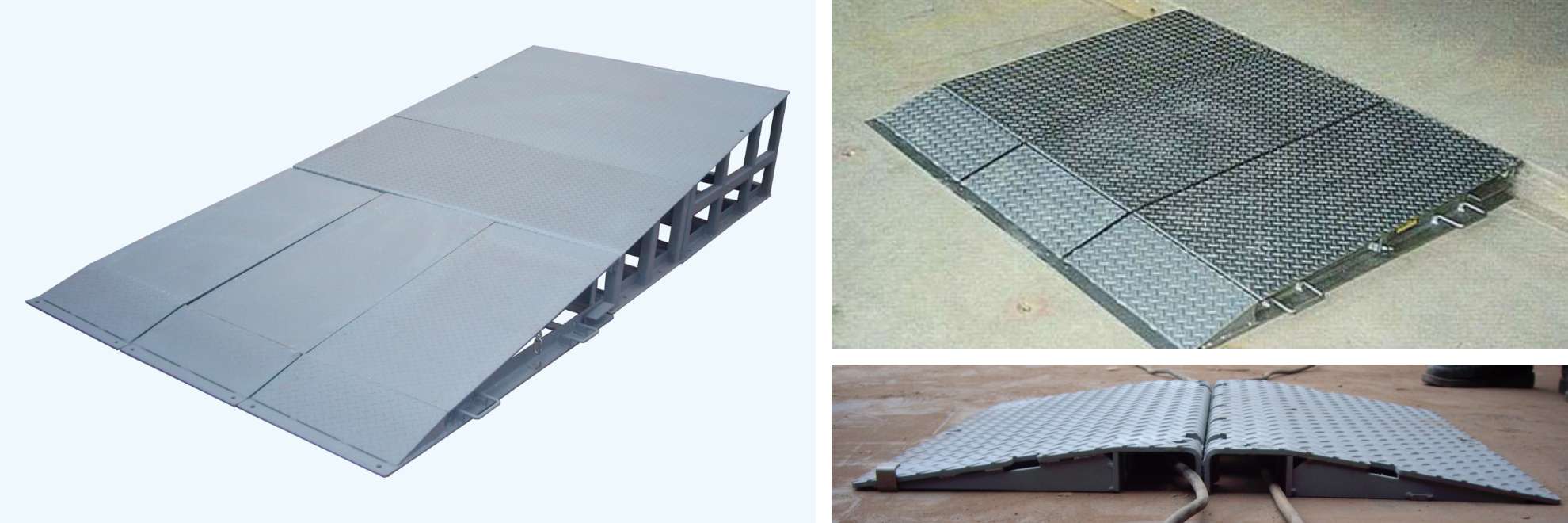

製品の特徴
段差箇所の解消により、現場作業を効率化させるとともに現場事故を防止します。必要な高さ・幅に、様々な組合せで対応いたします。
数種の段差に対応
高さ50mm〜500mmまでの段差を解消します。
可変式となっておりますので、レバーにより高さを合わせてご使用できます。（S-6040 型は50mmのみとなります。）
設置が簡単
設置の際は使用する場所に置くだけなので、面倒な組み立てが不要です。
製品の種類・寸法表

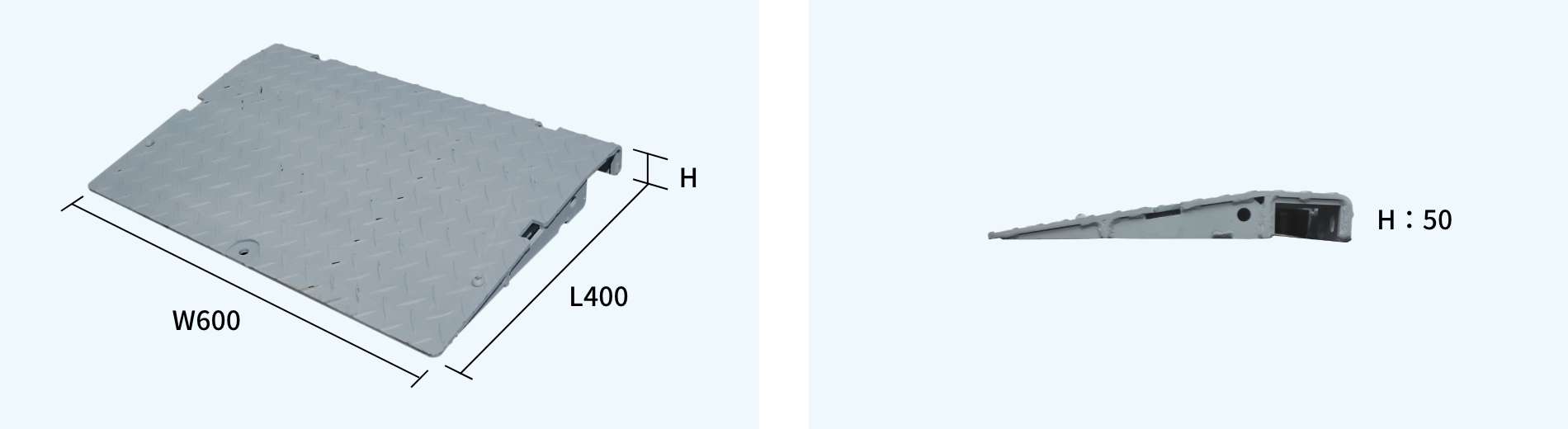

S-6040 安全荷重3,000kg

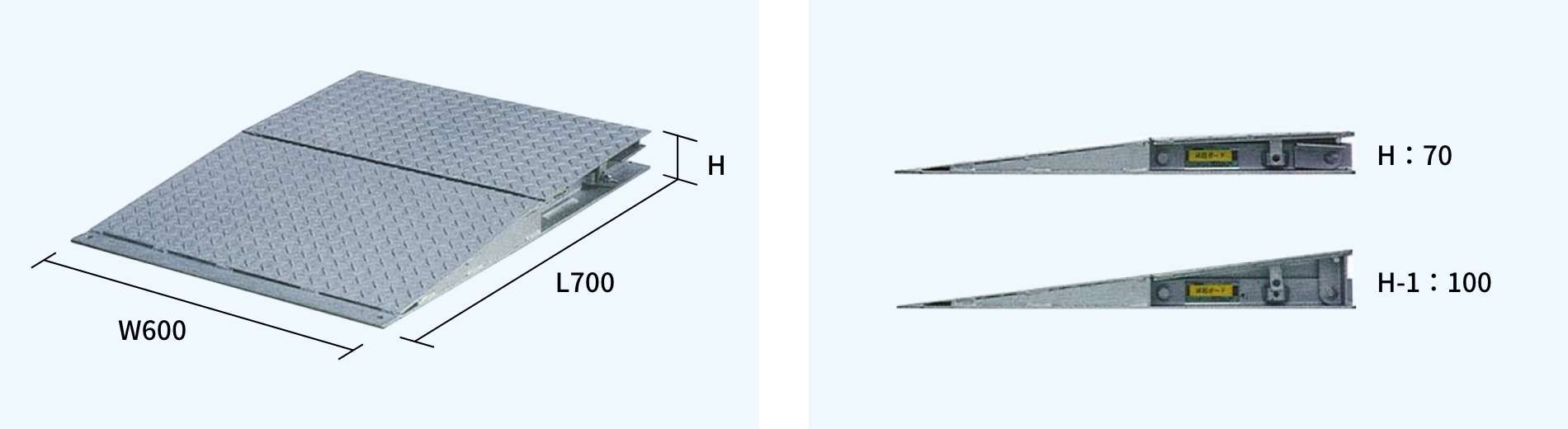

W-6070 安全荷重1,000kg

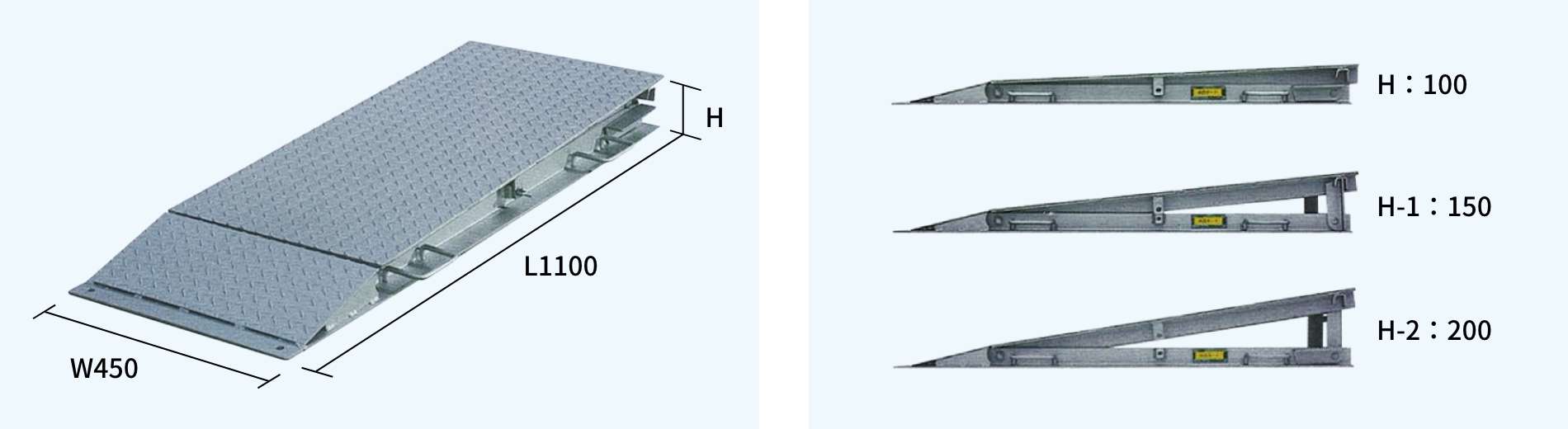

L-4511 安全荷重1,000kg
（
横スクロールできます）
| 製品符号 | 製品寸法（mm） | 変更可能高さ（mm） | 重さ（kg） | 安全荷重（kg） |
|---|---|---|---|---|
| S-6040 | W600 ✕ L400 ✕ H50 | − | 16 | 3,000 |
| W-6070 | W600 ✕ L700 ✕ H70 | H-1 : 100 | 38 | 1,000 |
| L-4511 | W450 ✕ L1,100 ✕ H100 | H-1 : 150、H-2：200 | 50 | 1,000 |

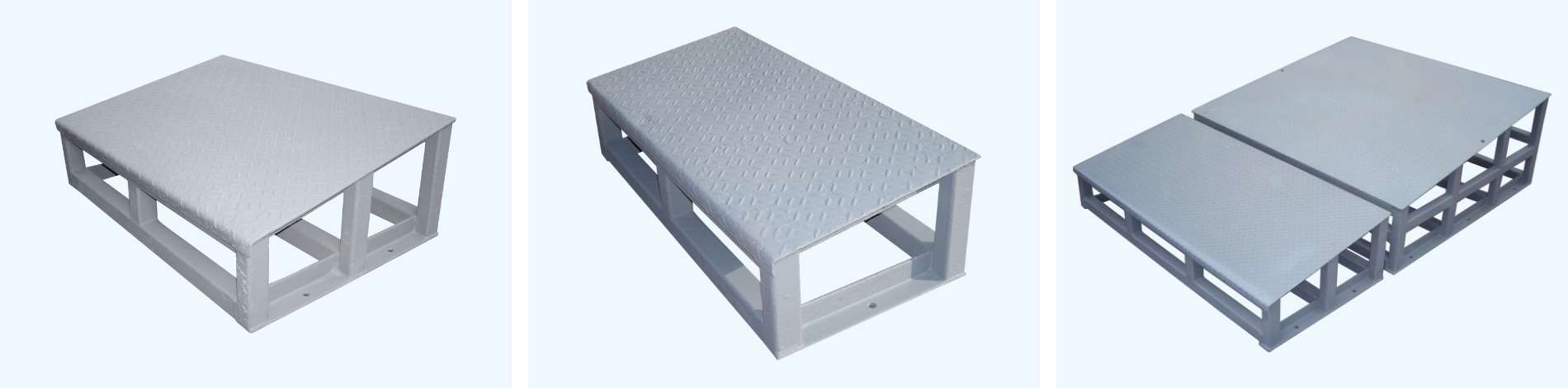

床段ガード補足用
床段ガード（L-4511）と併用して使用します。
床段ガードと併用することで、高さ250mm以上の段差を解消することが可能です。
（横スクロールできます）
| 製品符号 | 製品寸法（mm） | L-4511併用時（mm） | 重さ（kg） | 安全荷重（kg） |
|---|---|---|---|---|

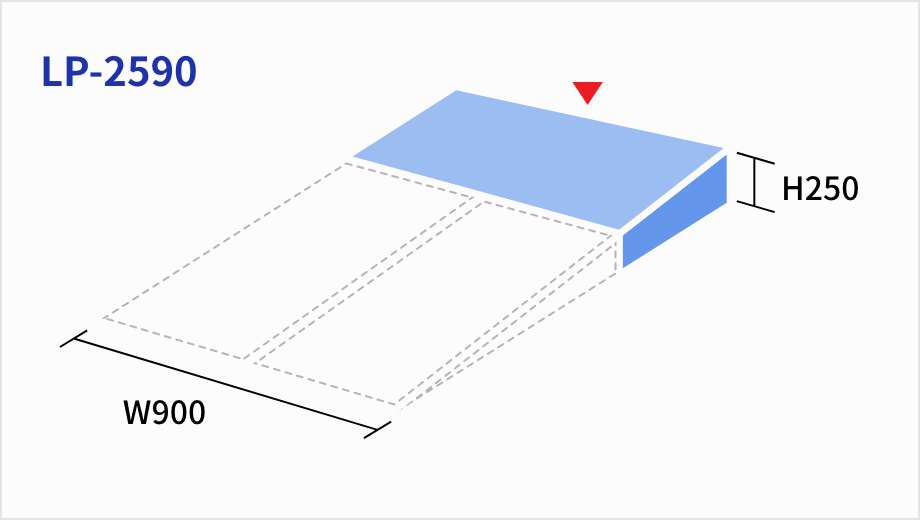

| LP-2590 | W900 ✕ L400 ✕ H250 | 全長1,500 | 40 | 1,000 |
| LP-3090 | W900 ✕ L600 ✕ H300 | 全長1,700 | 60 | 1,000 |
| LP-3590 | W900 ✕ L400 ✕ H350 | 全長2,100 | 42 | 1,000 |

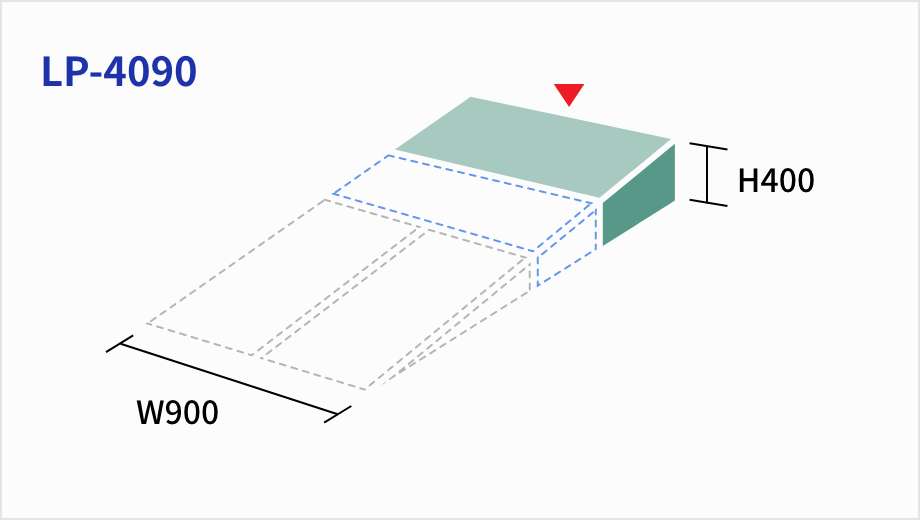

| LP-4090 | W900 ✕ L600 ✕ H400 | 全長2,300 | 62 | 1,000 |
| LP-4590 | W900 ✕ L900 ✕ H450 | 全長2,600 | 90 | 1,000 |

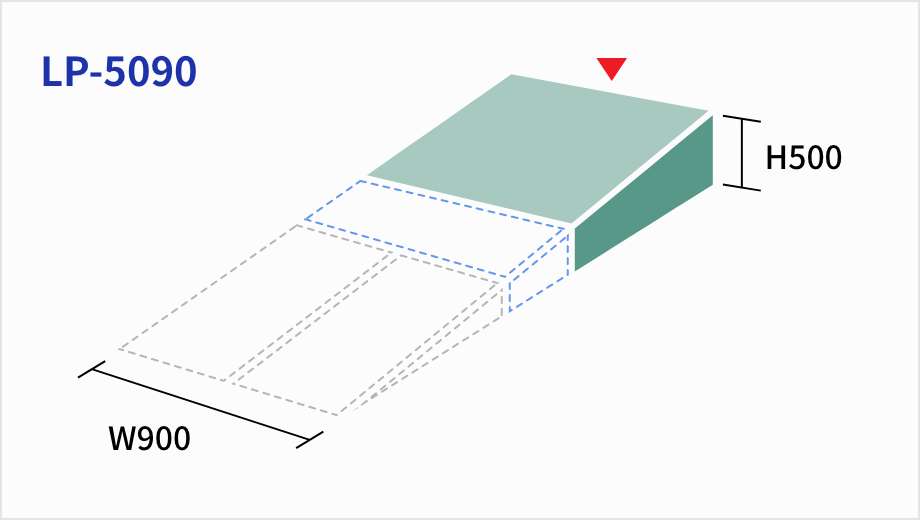

| LP-5090 | W900 ✕ L1,200 ✕ H500 | 全長2,900 | 105 | 1,000 |
| LP-25135 | W1,350 ✕ L400 ✕ H250 | 全長1,500 | 55 | 1,000 |
| LP-30135 | W1,350 ✕ L600 ✕ H300 | 全長1,700 | 80 | 1,000 |

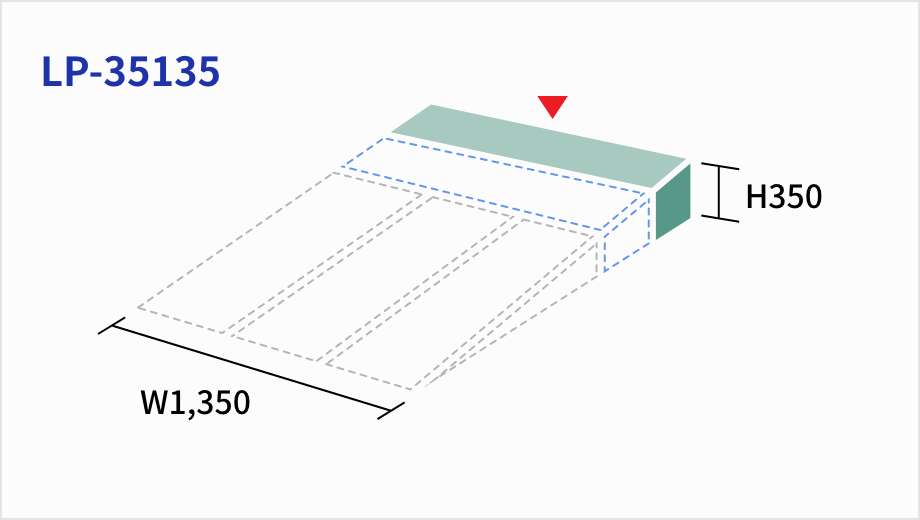

| LP-35135 | W1,350 ✕ L400 ✕ H350 | 全長2,100 | 58 | 1,000 |

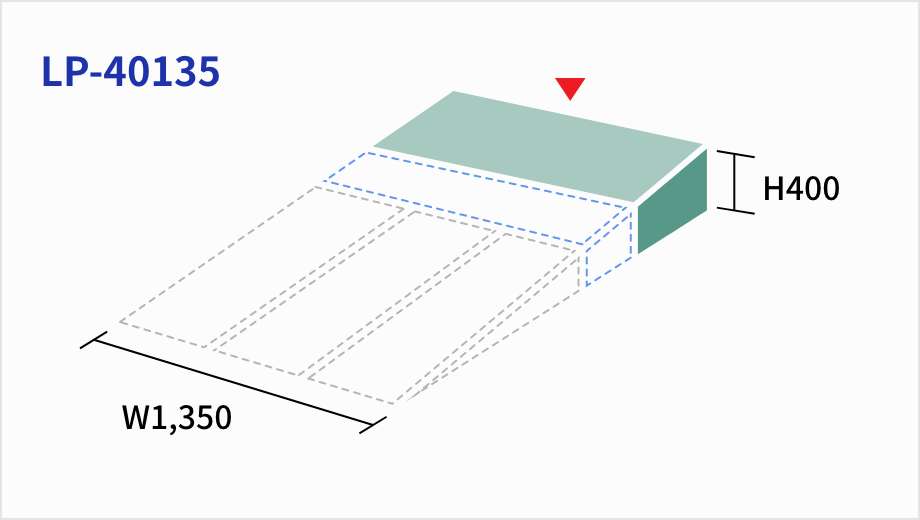

| LP-40135 | W1,350 ✕ L600 ✕ H400 | 全長2,300 | 95 | 1,000 |

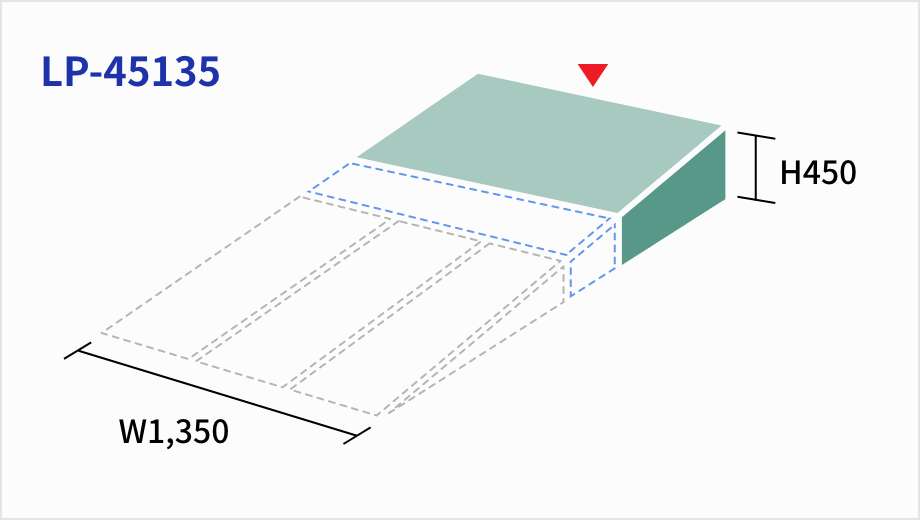

| LP-45135 | W1,350 ✕ L900 ✕ H450 | 全長2,600 | 140 | 1,000 |

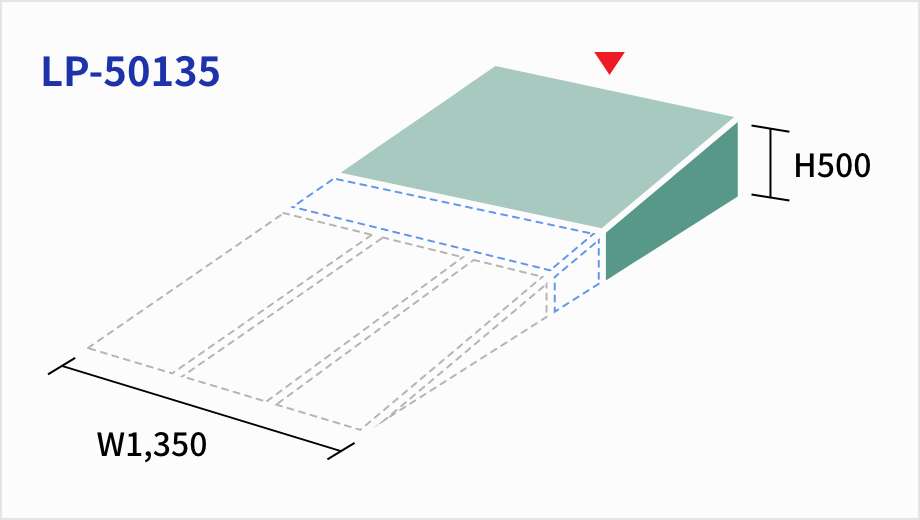

| LP-50135 | W1,350 ✕ L1,200 ✕ H500 | 全長2,900 | 160 | 1,000 |

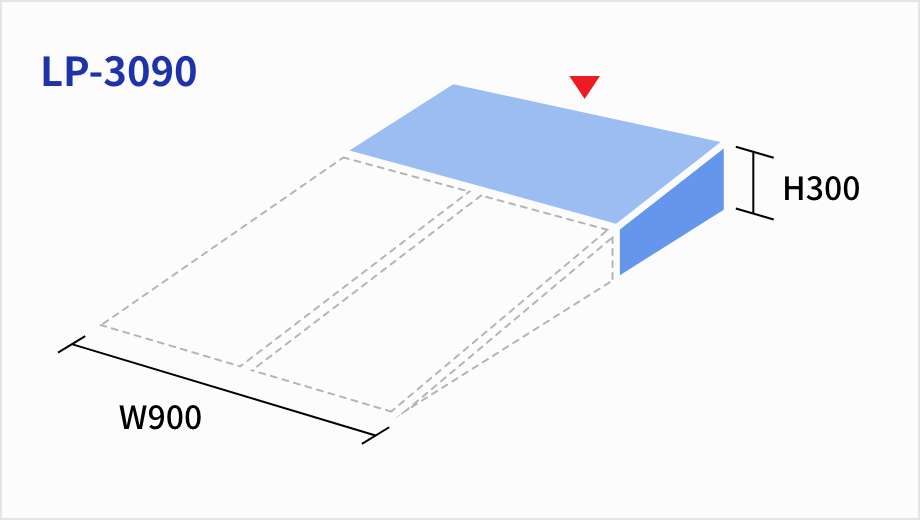

- LP-2590／LP-3090は、L-4511（2台 W＝900）との組合せで使用します。

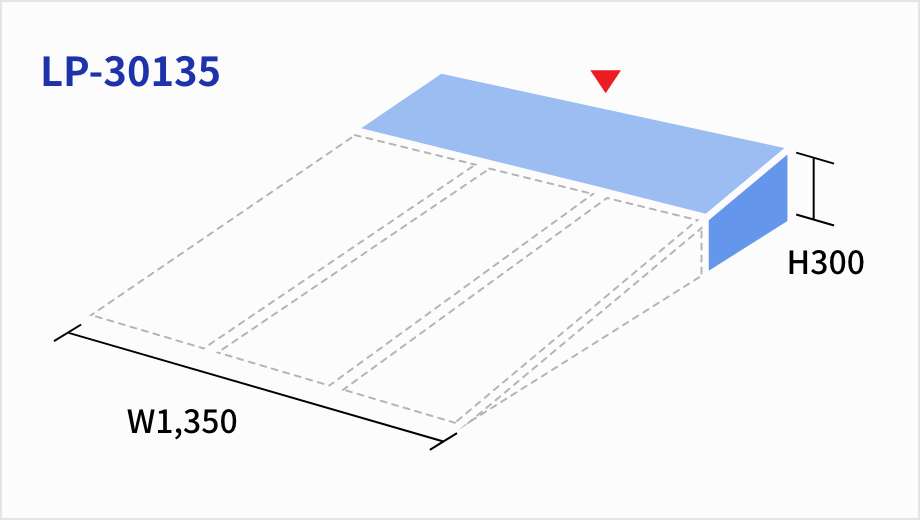

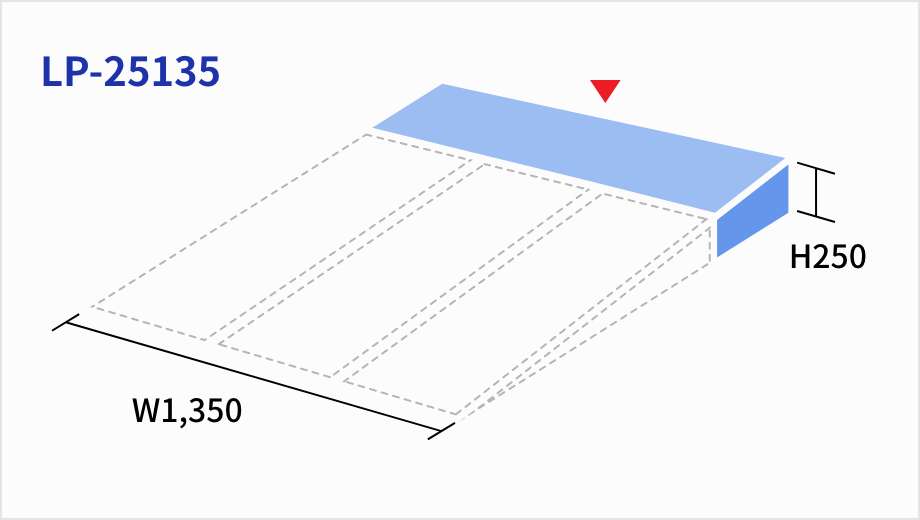

- LP-25135／LP-30135は、L-4511（3台 W＝1350）との組合せで使用します。

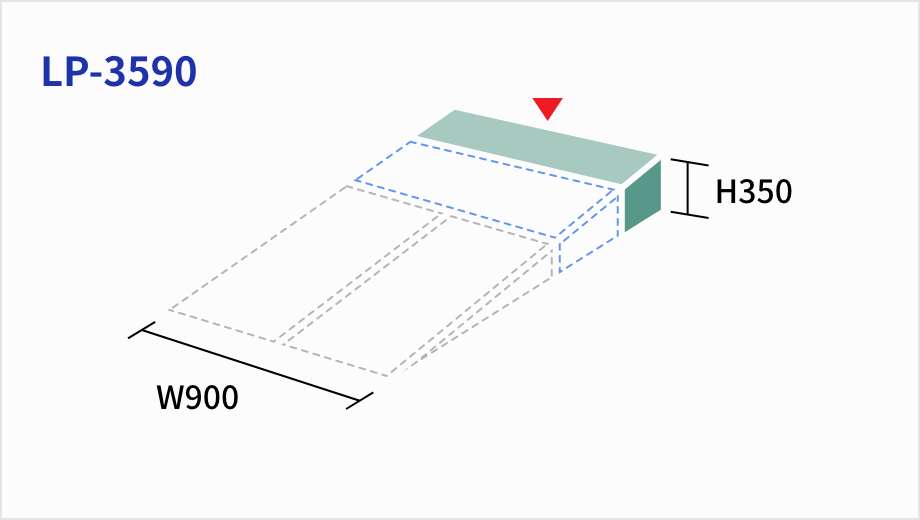

- LP-3590／LP-4090／LP-4590／LP-5090は、L-4511（2台 W＝900）とLP-3090との組合せで使用します。
- LP-35135／LP-40135／LP-45135／
LP-50135は、L-4511（3台 W＝1350）と
LP-30135との組合せで使用します。
ご使用に際して
- 本製品の安全荷重は1,000kgです。（静荷重）
安全荷重を参考の上、通行されるものの動荷重・衝撃荷重等を算出し、確認してご使用ください。 - 設置後ズレ防止のためアンカーボルト（M10）を使用してください。
安全に関するご注意
設置および撤去、高さ合わせ等の本製品の取り扱いの際は、前面と側面の隙間に手や足を挟まれないように、十分注意してください。
重量物につき、取り扱いは複数名にて、十分注意をしておこなってください。
