スラブ開口部
スライド補強筋BOX
セルボン
- ホーム
- セルボン

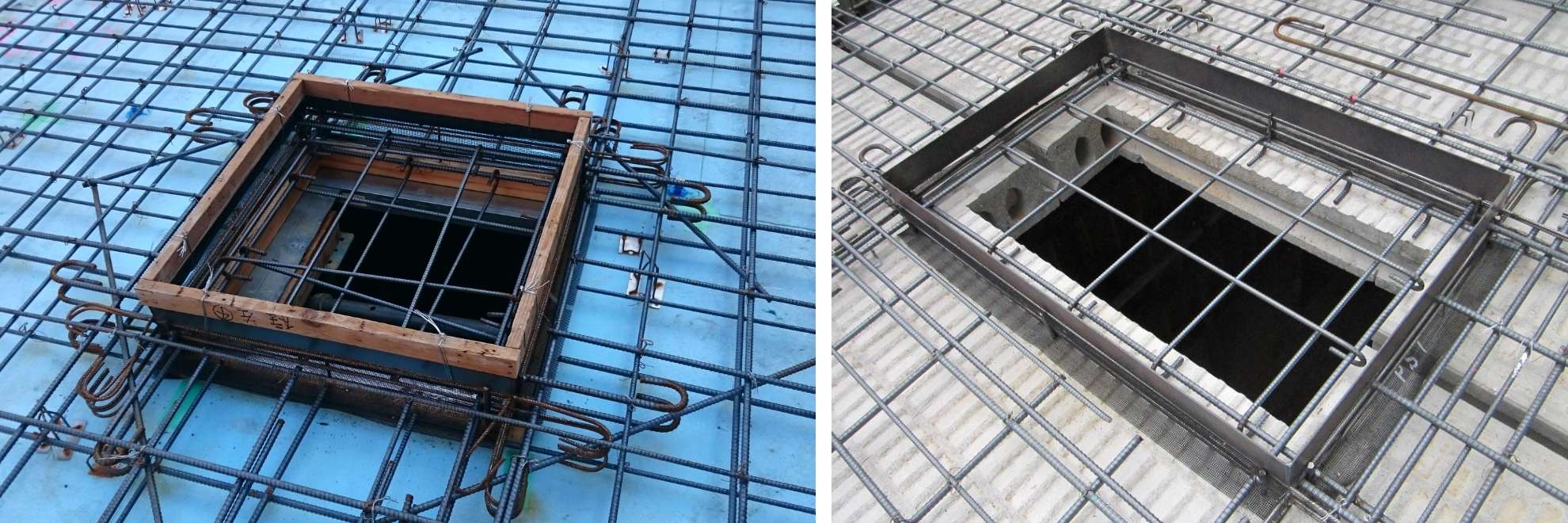

ダメ穴の在来工法の工程（型枠製作、補強、養生、型枠はずし）を1個の部材で解決します。
製品の特徴
補強精度がアップし、施工時の安全性が向上

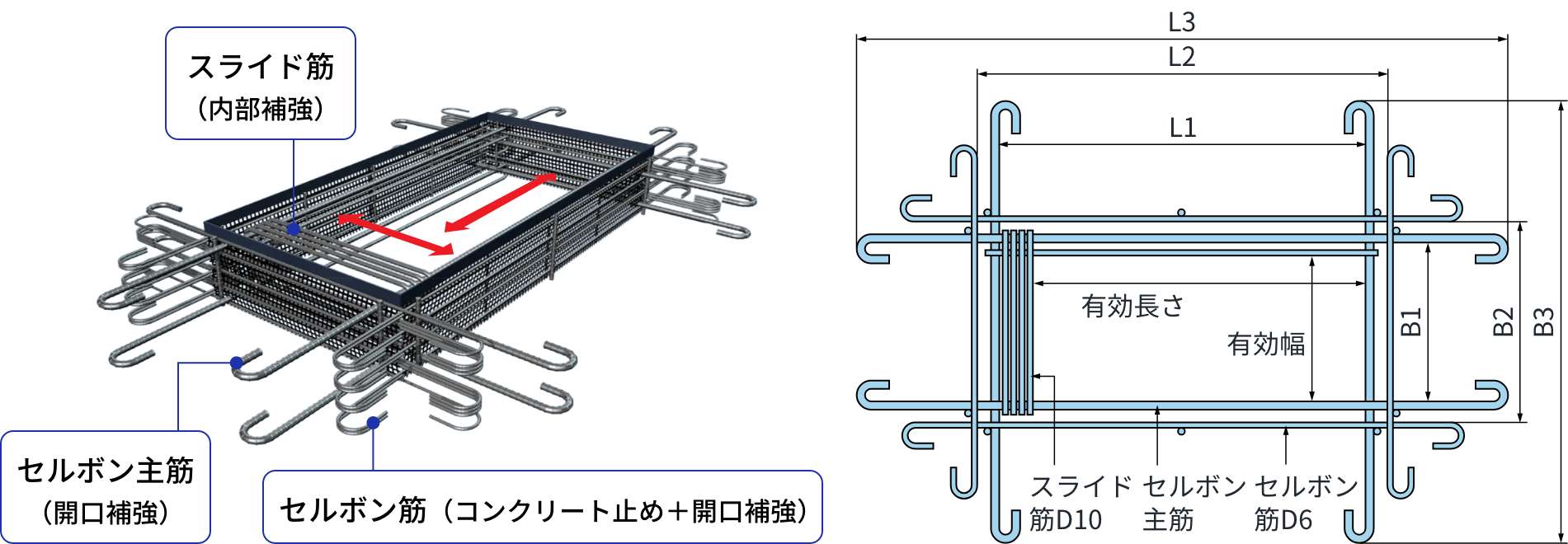

セルボン筋、セルボン主筋、スライド筋により、確実な補強が可能。

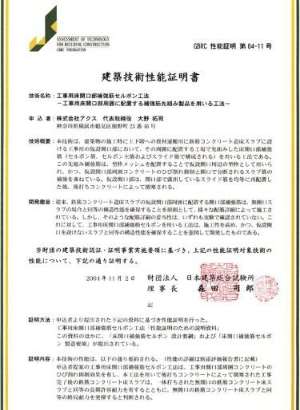

（財）日本建築総合試験所の性能証明（第04-11）を取得
セルボン工法の工事用開口部周囲コンクリートのひび割れ抑制効果と無開口の鉄筋コンクリート床スラブと同等の長期許容力が評価されています。
型枠等の産業廃棄物が減少
鉄筋メッシュ型枠を兼備。捨て型枠となるため、型枠等の産業廃棄物が減少します。
作業効率がアップし、工期の短縮に寄与
セルボンを使用することで、大工工事（型枠、差し筋穴、型枠撤去作業）・鉄筋工事（縦、横、斜め筋の補強、スラブ筋切断作業）・鍛冶工事（溶接、ネジ鉄筋、アンカー筋、スラブ筋の曲げ戻し）が不要となり、作業効率がアップし、工期が短縮されることで施工管理がしやすくなります。
トータルコストの削減
ユニット化により単一職種で施工が可能。工程日数の大幅削減によりコストを削減します。
製品の種類・寸法表
（
横スクロールできます）
| 形式 | 有効寸法 （mm） |
B1 （mm） |
B2 （mm） |
B3 （mm） |
L1 （mm） |
L2 （mm） |
L3 （mm） |
|---|---|---|---|---|---|---|---|
| 4091 | 380✕860 | 400 | 506 | 1103（1238） | 915 | 1021 | 1618（1753） |
| 5591 | 520✕860 | 550 | 656 | 1253（1388） | 915 | 1021 | 1618（1753） |
| 6060 | 570✕570 | 600 | 700 | 1297（1432） | 600 | 700 | 1297（1432） |
| 7575 | 710✕710 | 750 | 856 | 1453（1588） | 750 | 856 | 1453（1588） |
| 4040（構台） | 380✕380 | 400 | 506 | 1103（1238） | 400 | 506 | 1103（1238） |
| 4545（構台） | 430✕430 | 450 | 556 | 1153（1288） | 450 | 556 | 1153（1288） |
- （ ）内はH1≧215を示します。
